Excel怎么做数据断开的折线图 excel做截断图详细图文教程

作者：bjer
来源：2541下载
时间：2023-05-22 14:38

在职场中，办公应用相信大家都不陌生，Excel更是尤其重要，很多大大小小的数据统计都是需要依靠它来完成，在统计过程中大家也会遇到很多问题，今天我们要说的断层图相信很多朋友都不懂怎么弄，下面小编为大家带来一篇断层图的详细图文教程，大家可以学习一番。

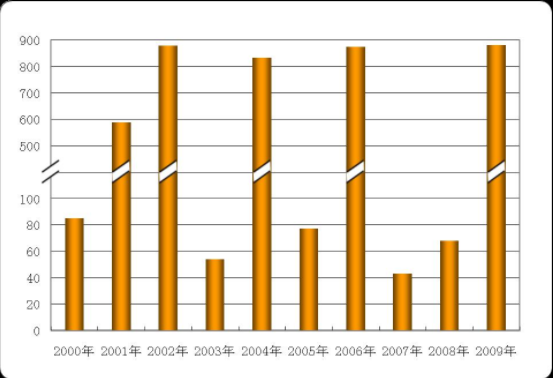

利用辅助系列模拟Y轴绘制断层图，绘制步骤如下：

第一步：

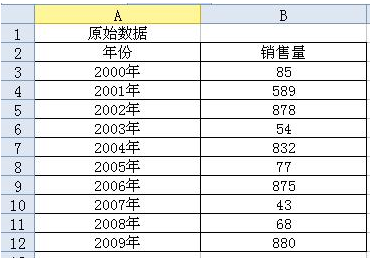

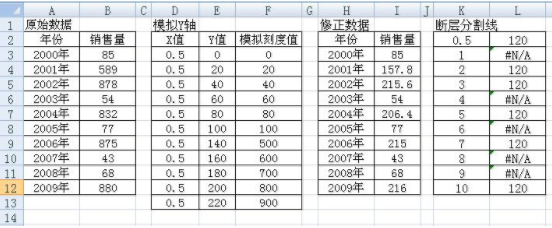

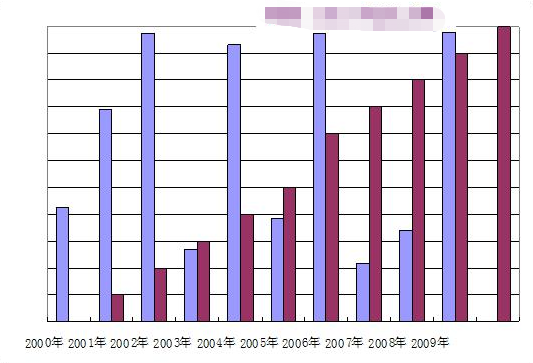

构造模拟Y轴数据：根据原始数据（见上图）可以看出，销售量数据主要集中在0-100与500-900这两个区域，因此可以假设模拟Y轴的主要刻度值为{0;20;40;60;80;100;500;600;700;800;900}，如下图中F3:F13单元格所示；假设实际Y轴的主要刻度单位为 20，120网格线作为分割线，根据模拟Y轴刻度值与实际Y轴刻度值的对应关系，可以求出模拟Y轴的Y值，在E3单元格输入公式：=IF（F3》140，F3/5+40，F3）（说明：因为140刻度线刚好与模拟刻度值500相对应。）

下拉至E13单元格即可得到模拟Y轴的Y值；在D3:D13单元格中填充0.5，即可得到模拟Y轴的X值。

第二步：

修正原始数据：根据上一步构造的模拟Y轴数据，销售量的原始数据也需要作出相应的修正，在I3单元格中输入公式：=IF（B3》140，B3/5+40，B3）

下拉至I12单元格，作为修正后的销售量；年份保持不变，如H3:H12单元格区域。

第三步：

断层分割线数据：因为120网格线作为分割线，所以Y轴的分割点在（0.5，120）处，在L3单元格输入公式：=IF（I3》140，120，#N/A）

下拉至L12，生成柱形图的柱子分割点的Y坐标值，K3:K12单元格区域作为X坐标值。

第四步：

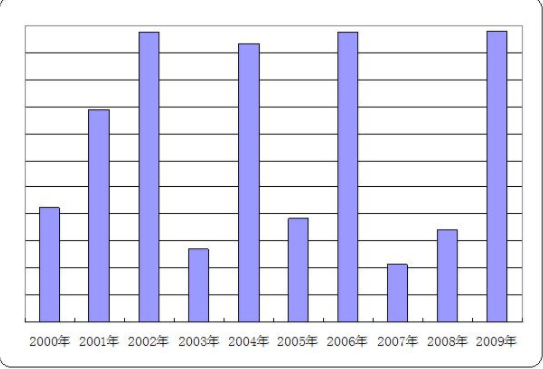

创建簇状柱形图：选择H2:I2单元格区域，单击“插入”选项卡→“图表”组→“柱形图”→在下拉的图表类型列表中，选择“簇状柱形图”。

第五步：

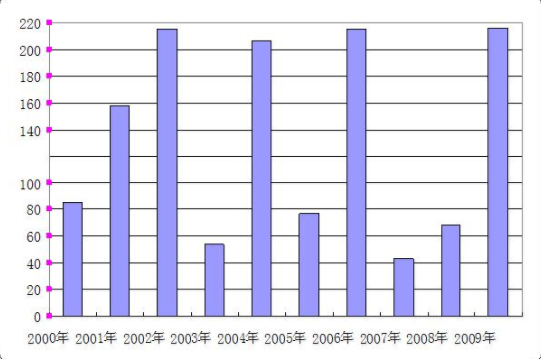

格式化图表：删除图例项、图表标题；调整图表区大孝边框、填充颜色，绘图区大校

第六步：

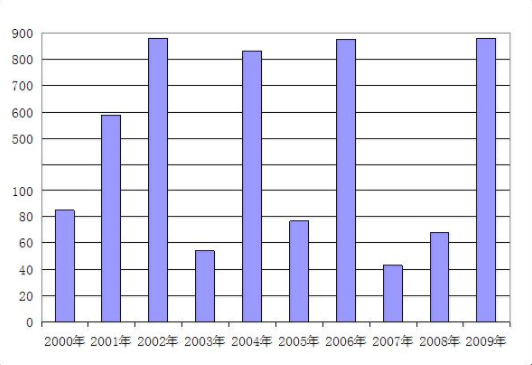

设置Y轴格式：鼠标右键单击柱形图Y轴→单击“设置坐标轴格式”选项→分别设置坐标轴的最小值为固定值0，最大值为固定值220，主要刻度单位为固定值20，坐标轴标签为“无”→关闭“设置坐标轴格式”对话框。

第七步：

创建“模拟Y轴”系列：在图表上单击鼠标右键→单击“选择数据”→“数据区域”→“添加”按钮→“系列名称”选择D1单元格，“系列值”选择E3:E13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。

第八步：

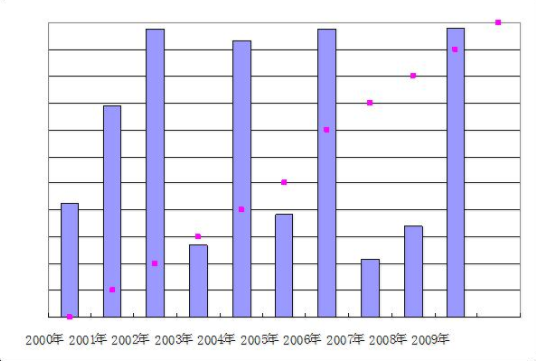

更改图表类型：鼠标右键单击“模拟Y轴”系列→单击“更改系列图表类型”→“XY散点图”→“仅带数据标记的散点图”→单击“确定”退出“更改图表类型”对话框。

第九步：

更改数据源：在图表上单击鼠标右键→单击“选择数据”→在“系列”列表框中选择“模拟Y轴”→单击“编辑”按钮→“X轴系列值”选择D3:D13单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。

第十步：

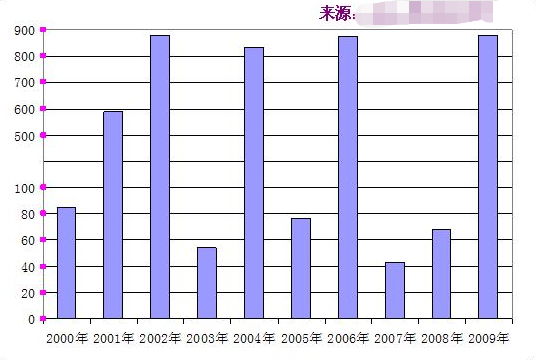

制作模拟Y轴刻度值：单击“模拟Y轴”系列→单击“布局”选项卡→“标签”组→“数据标签”→“其他数据标签选项”→勾选“标签包括”下的“Y值” 复选框→“标签位置”设置为“靠左”→关闭“设置数据标签格式”对话框。

单击“模拟Y轴”系列的数据标签→单击数据点（0.5，140）的标签→在编辑栏内输入“=”号，再单击F9单元格，回车；用同样的方法依次将数据点（0.5，160）、（0.5，180）、（0.5，200）、（0.5，220）与单元格F10、F11、F12、F13一一建立链接。

第十一步：

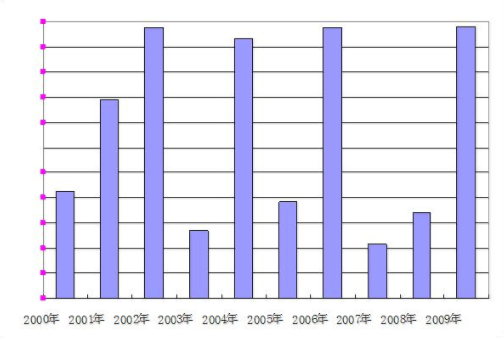

格式化“模拟Y轴”系列：鼠标右键单击“模拟Y轴”系列→单击“设置数据系列格式”→单击“数据标记选项”→数据标记类型设置为“无”→关闭“设置数据系列格式”对话框。

第十二步：

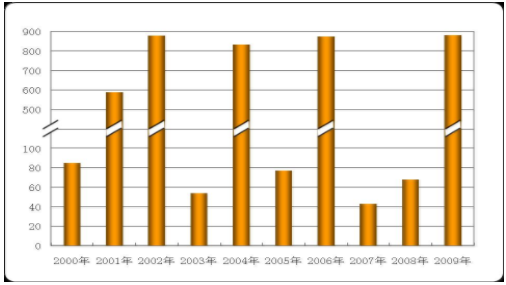

绘制分割图案。画一个平行四边形，将其旋转90度，再翻转180度，并调整其角度，使得平行四边形的其中一对对角为45度，沿着平行四边形的上下两条边各画一条直线段，设置平行四边形的填充图案与图表绘图区填充图案一致，设置平行四边形边框线条颜色为“无线条”，最后将两条直线段与平行四边形组合，即得坐标轴分割线的图案。复制一份图案，并将其放大，使其宽度与柱形图的柱子宽度一致，作为柱子分割线的图案。

第十三步：

制作Y轴分割线：在图表上单击鼠标右键→单击“选择数据”→“添加”按钮→“系列名称”输入“Y轴分割线”，“X轴系列值”选择K2单元格，“Y轴系列值”选择L2单元格→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。复制绘制好的分割图案→单击图表→ “布局”选项卡→在“当前所选内容”组的“图表元素”下拉列表框中单击“Y轴分割线”系列→《Ctrl+V》粘贴。

第十四步：

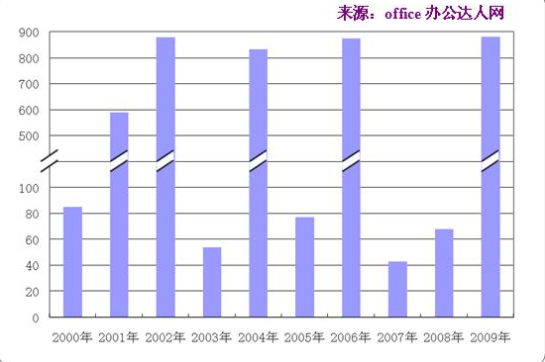

绘制柱子分割线：在图表上单击鼠标右键→单击“选择数据”→“添加”按钮→“系列名称”输入“柱子分割线”，“X轴系列值”选择K3:K12单元格区域，“Y轴系列值”选择L3:L12单元格区域→单击“确定”按钮关闭“编辑数据系列”对话框→单击“确定”按钮关闭“选择数据源”对话框。复制准备好的分割图案→单击图表→“布局”选项卡→在“当前所选内容”组的“图表元素”下拉列表框中单击“柱子分割线”系列→《Ctrl+V》粘贴。
